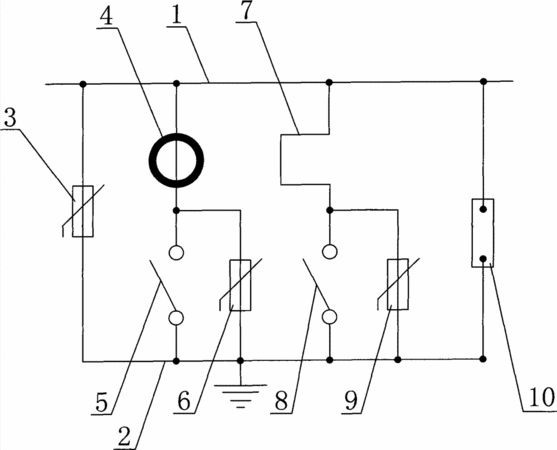

摘要:本實用新型涉及一種容性設備介質損耗帶電測量取樣裝置,由機箱和內芯組成,內芯包含有四條并聯的功能性支路,四條支路各自的一端均與信號連接銅排連接,各自的另一端均與接地銅排連接,在第一支路中接設有第一末屏保護器,在第二支路中接設相串聯的電流互感器與第一連接端子,且在第一連接端子上并聯有第二末屏保護器,在第三支路中接設相串聯的電流鉗測試架與第二連接端子,且在第二連接端子上并聯有第三末屏保護器,在第四支路中接設有備用接線端子。該容性設備介質損耗帶電測量取樣裝置既可使用電流互感器測量,又可使用鉗表測量,同時還可在不拆卸裝置的情況下快捷安全地進行停電介損測量,功能全面、使用方便、安全性可靠性高。
- 專利類型實用新型
- 申請人保定市力興電子設備有限公司;
- 發明人楊海濤;程元;孫乾方;劉占青;
- 地址071000 河北省保定市錦繡街658號綜合車間B座三層
- 申請號CN201320198212.6
- 申請時間2013年04月19日
- 申請公布號CN203216999U
- 申請公布時間2013年09月25日
- 分類號G01R27/26(2006.01)I;
