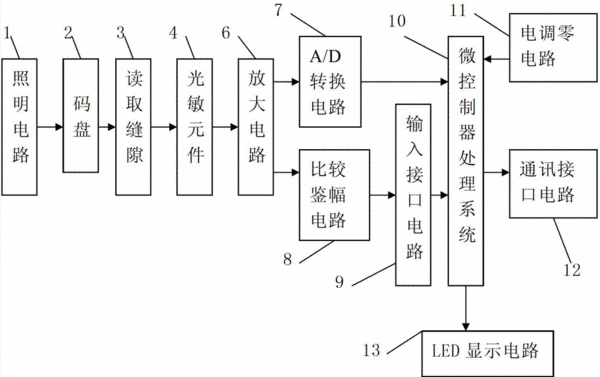

摘要：本發明公開了一種光電軸角編碼器處理系統，該光電軸角編碼器包括光電軸角信息變換系統和光電軸角信息處理系統；光電軸角信息處理系統包括放大電路、比較鑒幅電路、A/D轉換電路、微控制器處理系統、輸入接口電路、電調零電路、通訊接口電路和LED顯示電路，放大電路與光敏元件相接，A/D轉換電路和比較鑒幅電路均與放大電路相接，A/D轉換電路與微控制器處理系統的輸入端相接，比較鑒幅電路通過輸入接口電路與微控制器處理系統的輸入端相接，電調零電路與微控制器處理系統的輸入端相接，LED顯示電路和通訊接口電路均與微控制器處理系統的輸出端相接。該光電軸角編碼器處理系統結構簡單，設計合理，使用效果好。
- 專利類型發明專利
- 申請人陜西亞泰電器科技有限公司;
- 發明人魚俊;
- 地址710065 陜西省西安市高新區錦業路69號創業研發園A區2號2樓209室
- 申請號CN201210487475.9
- 申請時間2012年11月25日
- 申請公布號CN103837176A
- 申請公布時間2014年06月04日
- 分類號G01D5/347(2006.01)I;
