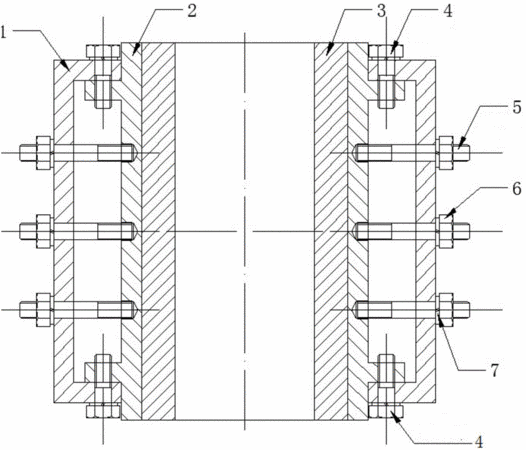

摘要：本發明公開了一種抗定子變形的水平軸大型風力發電機，該風力發電機的發電機組固定部分包括機殼、定子機座、定子鐵芯、定子繞組和端蓋等，其中機殼和定子機座的上下兩端均分別設置有法蘭面，并通過貫穿法蘭面的多個連接螺栓分別將機殼和定子基座的上下兩端相聯接；此外在機殼與定子機座之間，還沿著機殼的圓周方向均勻設置有多個雙頭螺柱，各個雙頭螺柱的一端沿著機殼的徑向方向貫穿機殼且通過螺紋結構擰緊在定子機座上，另外一端通過螺母及墊圈鎖緊在機殼上。通過本發明，能夠在解決現有風力發電機定子機座體積龐大、結構笨重等問題的同時，顯著提高定子機座的抗拉強度，并有效防止機座在各類發電場合下產生變形。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人曲榮海;吳震宇;李健;付贊松;徐偉;馬雯旻;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310750567.6
- 申請時間2013年12月31日
- 申請公布號CN103762769B
- 申請公布時間2015年12月09日
- 分類號H02K5/04(2006.01)I;H02K1/12(2006.01)I;
