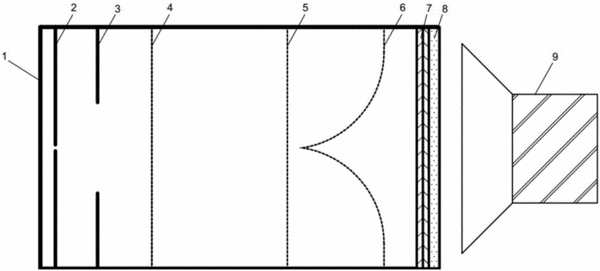

摘要：本發明公開了一種提高電子速度成像分辨率的裝置，所述裝置包括真空圓筒狀腔體以及依次放置于真空圓筒狀腔體內的排斥極、提取極、第一接地極、第二接地極、微通道板、熒光板和CCD相機，所述第二接地極和微通道板之間還設置有補償極，所述第二接地極和補償極構成補償飛行區域，使不同能量的電子組成的焦平面由傾斜變為與探測器面板豎直平行。實施本發明使得不同能量的電子組成的焦平面由傾斜變為與探測器面板豎直平行，解決了空間上電子束聚焦時焦平面與探測器不在同一豎直平面的問題，從而提高了速度成像裝置的分辨率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陸培祥;馮正鵬;蘭鵬飛;張慶斌;張鵬;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310750532.2
- 申請時間2013年12月31日
- 申請公布號CN103762149B
- 申請公布時間2015年11月18日
- 分類號H01J49/06(2006.01)I;
