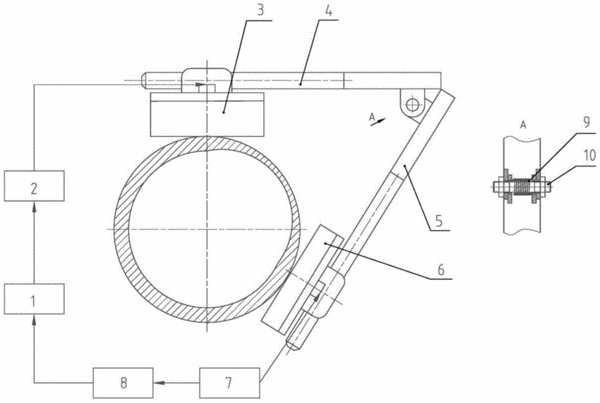

摘要：本發明公開了一種管道彎頭脈沖渦流檢測裝置，主要包括脈沖渦流傳感器、第一導向桿、第二導向桿、轉軸及扭簧、信號激勵電路、信號處理電路、A/D轉換裝置和計算機系統，脈沖渦流傳感器包括激勵單元和接收單元。計算機通過電纜連接信號激勵電路，控制激勵單元產生信號，在管道彎頭中激勵出電磁場，當激勵停止時，接收單元接收激勵磁場在管道彎頭中擴散產生的二次磁場，并將其轉換為電信號，經過信號處理電路和A/D轉換裝置后輸入計算機，通過計算機處理獲得管道彎頭的缺陷信息。由于在使用過程中，激勵與接收單元始終與管道接觸面相切，且其中心軸線相交于管道中心，減少了探頭姿態變化對檢測信號的影響，提高了檢測能力。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人武新軍;張卿;李建;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310683517.0
- 申請時間2013年12月14日
- 申請公布號CN103712548B
- 申請公布時間2016年08月17日
- 分類號G01B7/06(2006.01)I;
