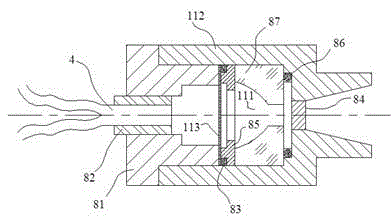

摘要：本發明公開了一種差壓傳感器探頭的封裝方法及結構，特征是在檢測腔（111）的檢測流體入口周圍設置墊圈（86），在檢測流體入口處設置過濾網（84），在彈性膜片（113）和檢測腔（111）之間用一個擋圈（85）將彈性膜片（113）擋住，在固定孔中用一個端蓋（81）從外向擋圈（85）的方向將彈性膜片（113）擠壓固定；在端蓋（81）中設有一個螺紋套（82）將光纖束固定在其內。這種方式可以保證加工精度，以及裝配精度，使得加工出來的各探頭的結構相同，從而利于實現標準化、系列化、通用化，還能很好的避免結構誤差帶來的檢測誤差。這樣的封裝結構光纖束能夠得到很好的固定。
- 專利類型發明專利
- 申請人貴州大學;
- 發明人胡浩;鐘麗瓊;周潛;張大斌;曹陽;
- 地址550025 貴州省貴陽市花溪區貴州大學北校區科學技術處
- 申請號CN201310537491.9
- 申請時間2013年11月04日
- 申請公布號CN103557984B
- 申請公布時間2015年10月07日
- 分類號G01L13/00(2006.01)I;
