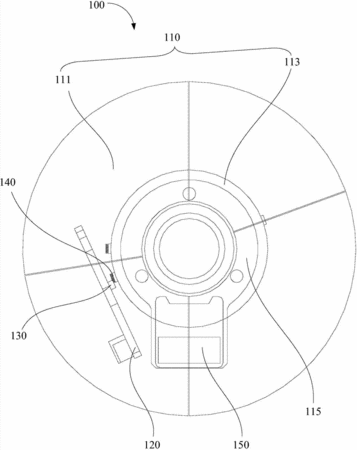

摘要：本發明公開一種DLP投影機及其色輪裝置，該色輪裝置包括：色輪，包括色輪轉盤及與色輪轉盤的中部垂直固定連接的轉軸，色輪轉盤包括多個不同顏色的濾光片，轉軸隨著色輪轉盤一起轉動，多個濾光片圍繞轉軸設置；與轉軸對應設置的色輪小板；設于色輪小板上的轉速傳感器，轉速傳感器與轉軸的周緣相對設置，用于感測轉軸的轉速；固定在轉軸的周緣上的第一色輪刷，第一色輪刷隨著轉軸一起轉動，當第一色輪刷轉動至與轉速傳感器相對的位置，第一色輪刷清掃轉速傳感器的感應表面。上述色輪裝置能夠解決轉速傳感器被灰塵附著而導致投影機關機的問題，并且也不會影響色輪自身的正常散熱。
- 專利類型發明專利
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人胡勇;呂強;
- 地址518100 廣東省深圳市南山區南新中三道二號深圳軟件園七棟三層
- 申請號CN201310486280.7
- 申請時間2013年10月16日
- 申請公布號CN103529626A
- 申請公布時間2014年01月22日
- 分類號G03B21/14(2006.01)I;G03B21/16(2006.01)I;G03B21/20(2006.01)I;G02B7/00(2006.01)I;G02B27/09(2006.01)I;G02B26/00(2006.01)I;
