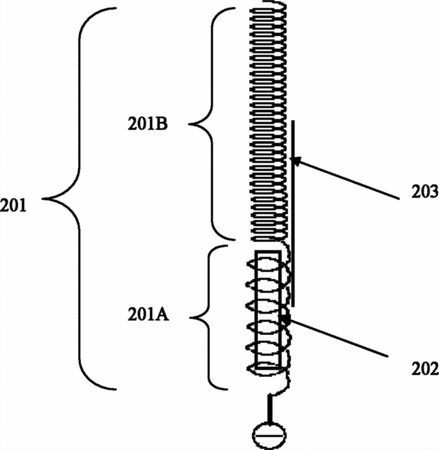

摘要：本發明涉及一種雙頻天線，包括螺旋線圈，螺旋線圈的下端設置為具有第一節距的第一諧振線圈，螺旋線圈的上端設置為具有第二節距且用于產生比第一諧振線圈諧振頻率更低的諧振的第二諧振線圈，第一節距大于第二節距；設置于第一諧振線圈內且與第一諧振線圈電隔離的用于穩定第一諧振線圈諧振頻率性能的第一耦合單元；設置于螺旋線圈外且與螺旋線圈電隔離的用于增加第一諧振線圈等效電長度以及提高第一線圈諧振頻率增益的第二耦合單元。本發明通過兩個耦合單元對部分諧振結構的高頻部分進行改進，得到較好的第一諧振線圈諧振頻率性能，使得第一諧振線圈的性能更多的集中于上半球面，增大了第一諧振線圈的分布電流，同時增加了第一諧振線圈的電長度。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人劉朋;郭羲祥;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路好易通大廈
- 申請號CN201010226419.0
- 申請時間2010年07月14日
- 申請公布號CN101916916B
- 申請公布時間2013年11月27日
- 分類號H01Q5/01(2006.01)I;H01Q7/00(2006.01)I;H01Q9/04(2006.01)I;
