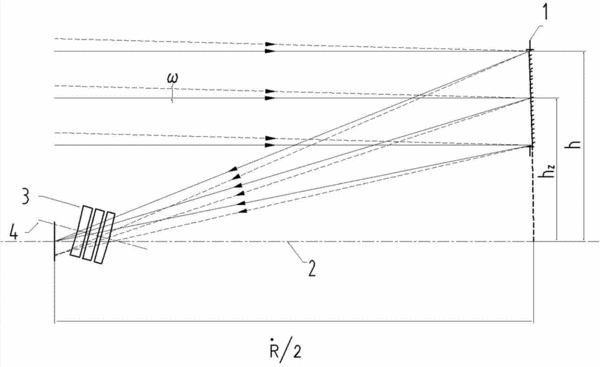

摘要：大視場離軸主焦點式平行光管光學系統（帶有偏置于離軸拋物面焦點前的無光焦度校正鏡組的平行光管），特征是在離軸拋物面主焦點前安放無光焦度校正鏡組，且無光焦度校正鏡組相對于離軸拋物面母拋物面的對稱軸有偏心和傾斜，其偏心量不超過±30mm，傾斜量不超過±1°，系統焦面垂直于無光焦度校正鏡組光軸，無光焦度校正鏡組由材料相同的三塊單透鏡組成。本發明提出了計算無光焦度校正鏡組初始結構的計算方法，包括解決各參量在輔軸與主軸之間關系及其換算的關鍵方法。保留了單塊離軸拋物面反射鏡的優點，即無中心遮攔，結構簡單的前提下在較寬波段內校正了軸外視場的像差，利用小口徑透射光學元件加工相對簡單的特性降低了平行光管的成本。
- 專利類型發明專利
- 申請人中科院南京天文儀器有限公司;
- 發明人胡明勇;畢勇;潘俊鶴;盧惠琴;汪德峰;孟致遠;穆永吉;鄭鋒華;馬驥;
- 地址210042 江蘇省南京市花園路6-10號
- 申請號CN201310251164.7
- 申請時間2013年06月21日
- 申請公布號CN103293697A
- 申請公布時間2013年09月11日
- 分類號G02B27/30(2006.01)I;G02B27/00(2006.01)I;
