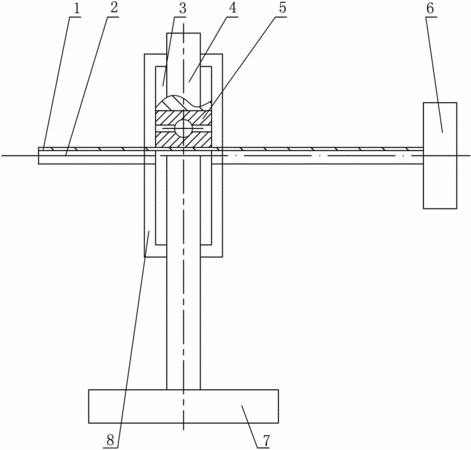

摘要：一種保偏光纖布拉格光柵液位傳感器，在浮標設置加工有齒條的傳動桿，傳動桿設置在橫梁上，橫梁上設置安裝有齒輪的鋼管，齒輪與傳動桿上部的齒條嚙合，鋼管與齒輪之間設置有軸承，鋼管的端部設置有固定板，鋼管內設置有保偏光纖布拉格光柵。這種結構的液位傳感器與現有的光纖光柵液位傳感器相比，靈敏度達到0.03dB/cm，對液位變化響應呈很好的重復性。本發明具有結構簡單、測量范圍大、實用性強等優點，可用于測量水、汽油、煤油等液體液位高度的液位傳感器。
- 專利類型發明專利
- 申請人西北大學;
- 發明人喬學光;榮強周;蘇丹;杜彥英;馮定一;忽滿利;馮忠耀;
- 地址710069 陜西省西安市太白北路229號
- 申請號CN201310206911.5
- 申請時間2013年05月29日
- 申請公布號CN103278214A
- 申請公布時間2013年09月04日
- 分類號G01F23/30(2006.01)I;
