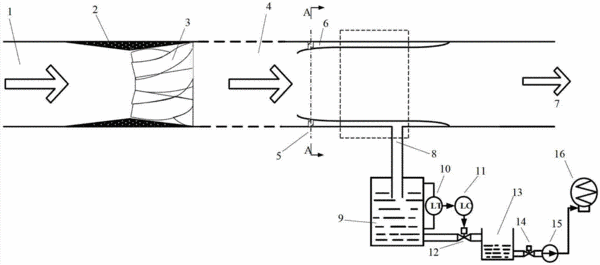

摘要：本發明屬于核電站汽水分離領域，特別涉及一種高干度T型三通氣液兩相流分離器。該裝置沿流向依次為兩相流進口管、延長段及氣體出口管，兩相流進口管和延長段之間設置彈性空隙腔及旋轉葉片，在延長段與氣體出口管之間設置液膜收集內套筒，在液膜收集內套筒的末端位置設置與擴容箱連接的液膜引出管；首先通過旋轉葉片將高干度氣液兩相流中液霧狀液滴與飽和蒸汽分離到管道壁面，形成連續液膜，通過氣液分離內套筒和T型三通結構，將收集到的液體引入到可控液位的擴容水箱中，隨之進入疏水箱，使用疏水泵送入凝汽器。本發明采用了管道分離技術，實現氣液兩相流干度由約0.85變為0.9以上的初步分離，安全性高，結構簡單，造價低廉，實用性強。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人龐力平;呂玉賢;張文妍;張琪琛;曹勇;
- 地址102206 北京市昌平區朱辛莊北農路2號華北電力大學
- 申請號CN201310204365.1
- 申請時間2013年05月28日
- 申請公布號CN103272442B
- 申請公布時間2015年04月15日
- 分類號B01D45/14(2006.01)I;
