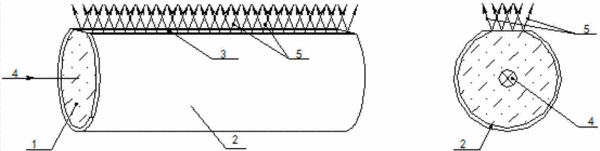

摘要：本發明涉及一種導光棒，其為通過光學材料成形的實心柱狀棒體，包括入射面、反射面和溢出面；入射面為實心柱狀棒體的一個或兩個端面，用于使光線沿實心柱狀棒體的軸線方向射入導光棒內部；反射面為實心柱狀棒體側面的可反射光線的外包覆層，用于反射導光棒內的光線，使光線在導光棒內沿實心柱狀棒體的軸線方向傳播；溢出面為通過破壞外包覆層形成的一個或多個平面區域，用于折射導光棒內傳播的光線，使一部分光通過折射溢出導光棒，形成側向出光。本發明還給出了由該導光棒制作的線狀光源裝置。本發明的導光棒結構體積較小、成本低廉，其將點光源轉換為背光模組所需的線狀光源(或離散點陣式線光源)，為液晶顯示器提供更高質量的照明光源。
- 專利類型發明專利
- 申請人北京牡丹視源電子有限責任公司;
- 發明人崔碧峰;韓永剛;徐暉;毛珂;
- 地址100191 北京市海淀區花園路2號
- 申請號CN201310153687.8
- 申請時間2013年04月27日
- 申請公布號CN103235358A
- 申請公布時間2013年08月07日
- 分類號G02B6/00(2006.01)I;F21S8/00(2006.01)I;F21V8/00(2006.01)I;
