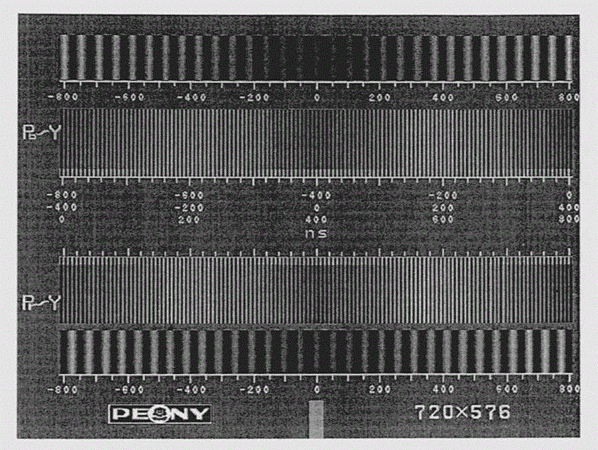

摘要：本發明涉及亮度與色差信號時間差測試信號及其測量方法，屬于音視頻信號的檢測技術領域。該測試信號為用于顯示被測設備的亮度與色差信號時間差的圖形，其特征在于，該圖形分為四個測量區，其中每個區為亮度余弦信號與色度余弦信號疊加后構成的周期變化的垂直色調條紋和一該色調條紋相對應的時差標尺，該色調條紋的色調變化的波谷或波峰位置相對于標尺零點的偏移量為測量結果；該四個測量區中兩個區用來測量(B-Y)信號與Y信號的時間差，另兩個區用來測量(R-Y)信號與Y信號的時間差。本發明同時具有Y/C定時信號法和比蝴蝶結波形法的優點，還簡化了測量的操作，避免了外接設備造成的影響，提高了測量的正確性。
- 專利類型發明專利
- 申請人北京牡丹視源電子有限責任公司;
- 發明人徐康興;
- 地址100016北京市朝陽區酒仙橋東路1號M8樓
- 申請號CN200710064283.6
- 申請時間2007年03月09日
- 申請公布號CN100539712C
- 申請公布時間2009年09月09日
- 分類號H04N17/02(2006.01)I;H04N9/77(2006.01)I;
