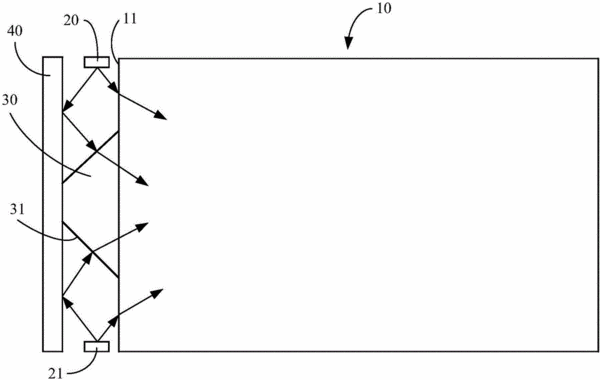

摘要：本實用新型公開了一種導光板、背光源及顯示裝置，涉及顯示技術領域，為解決背光源的出光不均勻的問題。所述導光板包括導光板主體和至少一個凸臺，所述導光板主體包括：第一入光面，與第一入光面相交的第一出光面，以及與第一出光面相對的第一底面；凸臺設于第一入光面上，所述凸臺包括：與第一入光面貼合的第二底面，與第二底面相對的頂面，以及兩端分別與頂面和第二底面相交的兩個端面和兩個側面，其中，頂面的面積小于第二底面的面積，兩個端面分別與第一底面和所述第一出光面平齊，兩個側面分別為可用作第二入光面的坡面。本實用新型所提的導光板用于改善背光源的出光均勻性。
- 專利類型實用新型
- 申請人京東方光科技有限公司;京東方科技集團股份有限公司;
- 發明人姚永利;應文濤;解曉麗;
- 地址215021 江蘇省蘇州市蘇州工業園區海棠街2號
- 申請號CN201520000638.5
- 申請時間2015年01月04日
- 申請公布號CN204302524U
- 申請公布時間2015年04月29日
- 分類號G02B6/00(2006.01)I;F21S8/00(2006.01)I;F21V8/00(2006.01)I;F21Y101/02(2006.01)N;
