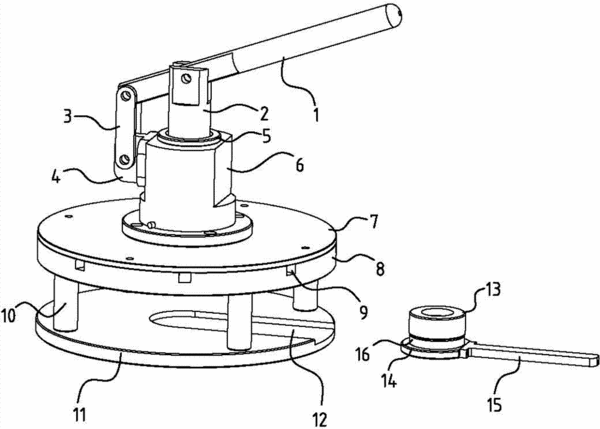

摘要：一種磁鋼裝配夾具，包括磁鋼放置盤、蓋板、壓桿和驅動所述壓桿上下運動的驅動機構；磁鋼放置盤中間設有通孔，磁鋼放置盤表面圍繞通孔設有若干用于放置磁鋼的凹槽，凹槽的一端連通通孔，另一端連通外部空間；蓋板設于磁鋼放置盤表面上且于通孔位置設有過孔；壓桿的行動路徑限于通孔內；磁鋼放置盤下方設有用于放置磁碗的容置空間。磁鋼能夠整齊在凹槽內排列好，位于內端的磁鋼會伸出于通孔內；啟動驅動機構將壓桿往下壓，壓桿下移通過通孔時，將處于內端的磁鋼帶走并將其往下推送，直到推送至處于磁鋼放置盤下方的磁碗中為止，從而完成磁碗中的磁鋼裝配，裝配效率高，且裝配過程更安全。
- 專利類型發明專利
- 申請人國光電器股份有限公司;廣州市國光電子科技有限公司;
- 發明人何偉成;歐建忠;謝守華;鐘建英;
- 地址510800 廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN201310034946.5
- 申請時間2013年01月30日
- 申請公布號CN103096236A
- 申請公布時間2013年05月08日
- 分類號H04R31/00(2006.01)I;
