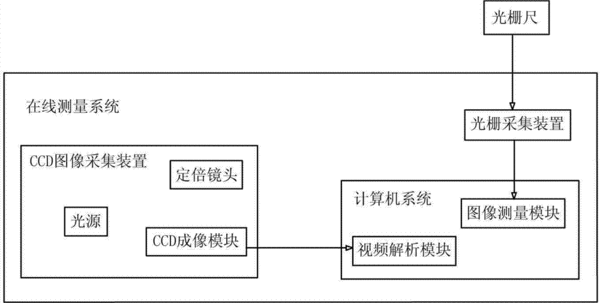

摘要：本發明公開了一種在線測量系統及其在線測量方法，用于對帶光柵傳感器的數控機床進行在線測量，包括CCD圖像采集裝置、光柵數據采集模塊和計算機系統，所述CCD圖像采集裝置與所述計算機系統信號連接，而所述光柵數據采集模塊用于采集數控機床的光柵數據，并與所述計算機系統信號連接，所述CCD圖像采集裝置可被安裝或拆卸于數控機床的機頭。將所述CCD圖像采集裝置安裝于數控機床的機頭上；操作數控機床的機頭移動，使所述CCD圖像采集裝置對待測區域進行圖像采集；將所述光柵數據采集模塊與數控機床進行信號連接，并采集數控機床的光柵數據以輸入所述計算機系統；由計算機系統將所述光柵數據和所述圖像進行解析，得到測量結果。該測量方式簡單、誤差小。
- 專利類型發明專利
- 申請人東莞市嘉騰儀器儀表有限公司;
- 發明人彭雄良;
- 地址523000 廣東省東莞市東城區上橋工業大道松浪街28號一樓
- 申請號CN201310028703.0
- 申請時間2013年01月25日
- 申請公布號CN103084927A
- 申請公布時間2013年05月08日
- 分類號B23Q17/20(2006.01)I;B23Q17/24(2006.01)I;
