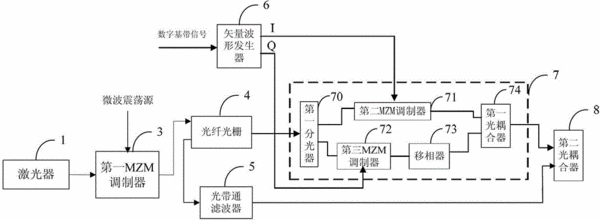

摘要：本發明公開了一種QAM光矢量信號產生及遠程外差探測裝置，包括發送裝置和接收裝置，在發送側，第一MZM調制器將激光和微波震蕩源調制后輸出上、下邊帶光信號；光纖光柵使得上邊帶光信號通過；光帶通濾波器使得下邊帶光信號通過；矢量波形發生器將數字基帶信號分成兩路輸出；光調制裝置對光纖光柵輸出的上邊帶光信號進行調制后輸出攜帶有數字基帶信息的QAM光信號；第二光耦合器將下邊帶光信號與上述QAM光信號耦合至光纖中。本發明通過遠程外差方法將光頻域范圍內的QAM光信號變換到所期望的電子頻域內，并驅動天線產生攜帶有原始QAM信號的電磁波，可用于產生高頻毫米波，實現結構簡單，能耗低。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人單廣軍;劉德明;李勁;朱光喜;余宇;馬洪;張偉;譚力;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201210536040.9
- 申請時間2012年12月12日
- 申請公布號CN103067331B
- 申請公布時間2015年05月20日
- 分類號H04L27/36(2006.01)I;H04B10/50(2013.01)I;H04B10/64(2013.01)I;H04B10/2575(2013.01)I;
