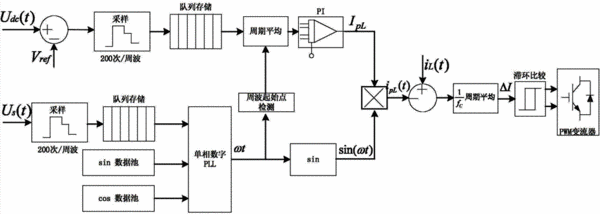

摘要：本發明公開了一種基于雙側電壓信息的有源電力濾波器的控制方法，包括：通過數字鎖相環對采樣的電源電壓鎖相，得到相位角的正弦值以及工頻周波的起始點；將采樣的APF直流側電容電壓與設定值經過減法器比較后，采樣存儲，根據電源電壓的周期取平均值；在工頻周波的起始點，將直流側電容電壓的平均值進行PI計算，輸出負荷的基波有功分量幅值；將負荷的基波有功分量幅值與電壓相位的正弦值相乘，輸出負荷的基波有功電流；將負荷的總電流減去負荷的基波有功電流，輸出負荷需要的補償電流，通過滯環比較的方式直接控制變流器。本發明從瞬時有功和無功能量在系統中傳遞的角度出發，避開檢測有功、無功分量的繁瑣過程，實現抑制諧波電流或補償無功功率。
- 專利類型發明專利
- 申請人上海信元瑞電氣有限公司;
- 發明人解大;賈玉健;盧婧婧;余志文;庒駿鵬;蔣傳文;艾芊;何偉;潘瑜;
- 地址201109 上海市閔行區劍川路951號5棟6層A6022室
- 申請號CN201210282644.5
- 申請時間2012年08月09日
- 申請公布號CN102790394A
- 申請公布時間2012年11月21日
- 分類號H02J3/01(2006.01)I;H02J3/18(2006.01)I;
