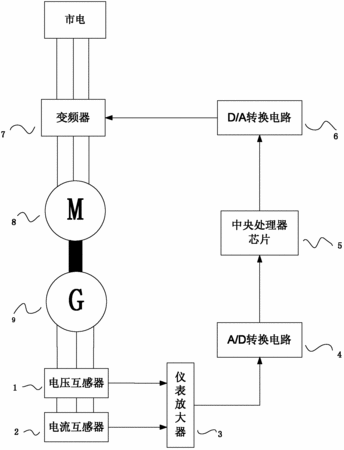

摘要：本發明公開了一種用于動態模擬實驗的發電機調速控制系統，包括與一電壓互感器和一電流互感器以及分別與其依次連接的儀表放大器、A/D轉換電路、中央處理器芯片、D/A轉換電路、變頻器、電動機和發電機，其中：所述電動機和發電機同軸連接；所述電壓互感器采集發電機輸出電壓，所述電流互感器采集發電機輸出電流，依次經所述儀表放大器和A/D轉換電路變換后傳給所述中央處理器芯片，所述中央處理器芯片根據發電機的運行狀態輸出一PWM控制信號，經所述D/A轉換電路轉換成模擬電流信號后傳給所述變頻器；所述變頻器根據接收的信號控制電動機的轉速。本發明具有接線簡單、可靠性高，響應速度快的特點。
- 專利類型發明專利
- 申請人上海信元瑞電氣有限公司;
- 發明人解大;房新雨;余志文;張延遲;庒駿鵬;蔣傳文;艾芊;何偉;
- 地址201109 上海市閔行區劍川路951號5棟6層A6022室
- 申請號CN201110415801.0
- 申請時間2011年12月14日
- 申請公布號CN102522935A
- 申請公布時間2012年06月27日
- 分類號H02P9/00(2006.01)I;
