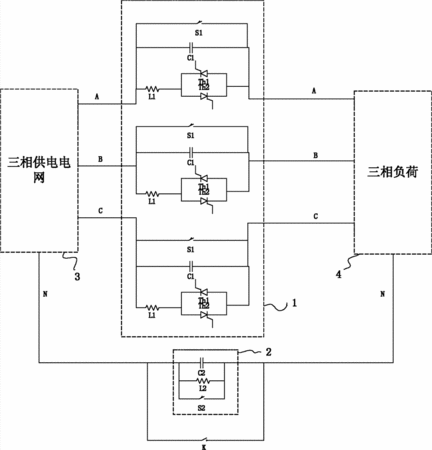

摘要：本發明公開了一種具有諧波抑制和穩壓功能的節電裝置，串接在三相供電電網和三相負荷之間，所述三相供電電網和三相負荷通過三條相線和一條中性線進行連接，所述節電裝置包括串聯在三條相線上的電壓穩定器，以及串聯在中性線上且相互并聯的諧波抑制器和諧波抑制旁路開關，其中：所述電壓穩定器包括分別串聯在三條相線上的三個相同的穩壓模塊，每個穩壓模塊包括調諧電容、保護斷路器、調制電感和兩個晶閘管；所述諧波抑制器包括串接在所述中性線上的阻波電容，以及分別與該阻波電容并聯的阻波電感和過壓保護開關。本發明能穩定調節負荷電壓以及抑制負荷諧波，達到節電的目的，并且在三相平衡或不平衡時均可運行。
- 專利類型發明專利
- 申請人上海信元瑞電氣有限公司;
- 發明人解大;余志文;喬歆慧;賈玉健;張延遲;
- 地址201109 上海市閔行區劍川路951號5棟6層A6022室
- 申請號CN201110416506.7
- 申請時間2011年12月14日
- 申請公布號CN102427233B
- 申請公布時間2013年10月23日
- 分類號H02J3/01(2006.01)I;H02J3/12(2006.01)I;
