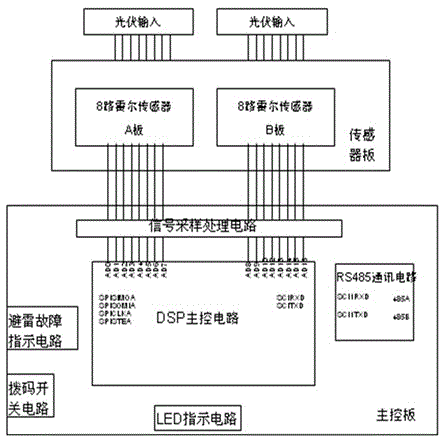

摘要：本發明公開一種智能型光伏匯流箱，屬于光伏匯流箱領域，包括殼體，殼體內包括光伏匯流電路、傳感器板、主控板；所述傳感器板上設有兩個霍爾傳感器電路；所述主控板上設有DSP主控電路、信號采樣處理電路、通信電路、避雷故障指示電路、撥碼開關電路及指示電路；傳感器板傳過來的電壓信號通過信號采樣處理電路進行放大、濾波、保護處理后傳輸到DSP主控電路的AD口，主控板通過通信電路將采集的數據上傳到PC機等上位機。有益效果是：功能齊全，數字控制方式，易于維護、控制精度高、實時性好，提高了系統的可靠性；配有RS485通訊口，通訊功能強；采用光伏專用高壓防雷器能滿足正極對地、負極對地。
- 專利類型發明專利
- 申請人山東圣陽電源股份有限公司;
- 發明人孫佑宣;肖記;孔令成;馬強;
- 地址273100 山東省濟寧市曲阜市圣陽路1號
- 申請號CN201210193521.4
- 申請時間2012年06月13日
- 申請公布號CN102723393A
- 申請公布時間2012年10月10日
- 分類號H01L31/048(2006.01)I;
