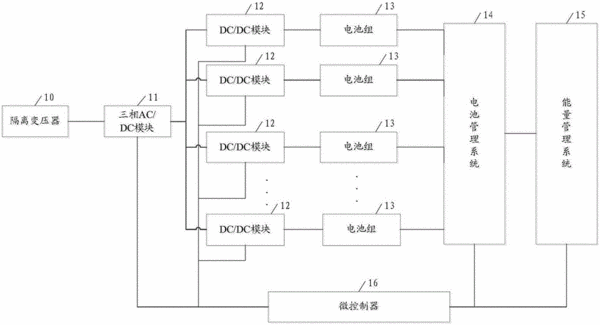

摘要：本實用新型公開了一種儲能雙向變流器，包括：隔離變壓器、三相AC/DC模塊、并聯的多個DC/DC模塊和微控制器；隔離變壓器與交流電網和三相AC/DC模塊連接；三相AC/DC模塊與DC/DC模塊連接；每個DC/DC模塊與電池儲能系統中的電池組一一對應連接；微控制器與三相AC/DC模塊、DC/DC模塊、能量管理系統和電池儲能系統中的電池管理系統連接，用于根據能量管理系統的信息控制三相AC/DC模塊和DC/DC模塊的工作狀態。該儲能雙向變流器通過多個并聯的DC/DC模塊與不同的電池組連接，可以獨立控制電池組的運行狀態，能夠實現對電池儲能系統中的電池分組管理，提高了電池儲能系統的靈活性。
- 專利類型實用新型
- 申請人山東圣陽電源股份有限公司;
- 發明人隋延波;田志龍;王書堂;
- 地址273100 山東省濟寧市曲阜市圣陽路1號
- 申請號CN201520673659.3
- 申請時間2015年09月01日
- 申請公布號CN204886205U
- 申請公布時間2015年12月16日
- 分類號H02J3/32(2006.01)I;
