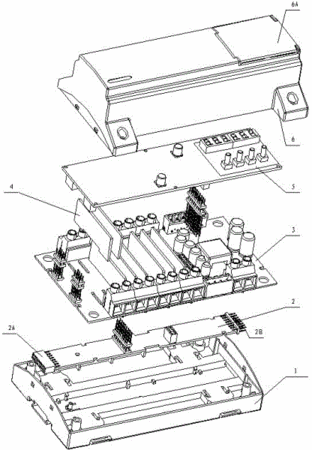

摘要：本實用新型涉及一種模塊化光伏匯流采集裝置，所述裝置包含有殼體，所述殼體由外殼底座（1）以及設置于外殼底座（1）上的外殼上蓋（6）構成，所述殼體內安裝有接口線路板（2）、采集模塊線路板（3）和主控模塊線路板（5），所述接口線路板（2）的兩端設置有插座（2A）和插針（2B）中的至少一個，有至少一個采集模塊（4）插至于采集模塊線路板（3）的插槽內，所述采集模塊線路板（3）與接口線路板（2）和主控模塊線路板（5）之間通過連接器進行連接。本實用新型模塊化光伏匯流采集裝置，具有擴展方便的優點。
- 專利類型實用新型
- 申請人江蘇安科瑞電器制造有限公司;上海安科瑞電氣股份有限公司;
- 發明人蔡磊;黃文濤;吳建明;湯建軍;
- 地址214405 江蘇省無錫市江陰市南閘街道東盟路5號
- 申請號CN201120480845.7
- 申請時間2011年11月28日
- 申請公布號CN202352697U
- 申請公布時間2012年07月25日
- 分類號H01L31/048(2006.01)I;
