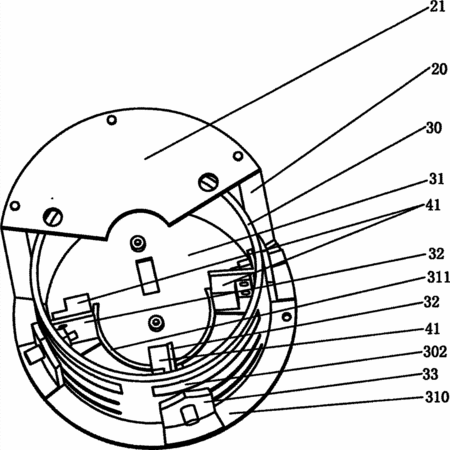

摘要:本發明涉及一種鋼筋折彎機的角度傳感器裝置,包括傳感部件、安裝在折彎機機體上的弧形支撐架以及固定安裝在所述弧形支撐架上的圓筒形主體支架,所述傳感部件包括設置在折彎機具有的主機芯上的上感應部分和設置在圓筒形主體支架上的下感應部分,所述圓筒形主體支架與主機芯通過以弧形支撐架為安裝基準形成同軸心安裝,所述鋼筋折彎機的主機芯旋轉角度通過上感應部分和下感應部分之間的感應控制實現對鋼筋的彎折所需的特定角度。本發明通過在主機芯上設置同軸心的角度傳感器裝置,使得鋼筋折彎機實現自動化的同時,更因為在主機芯的旋轉過程中,始終保持著傳感部件在徑向方向上距離的一致,使得對主機芯旋轉的感應控制達到穩定可靠的效果。
- 專利類型發明專利
- 申請人欣靈電氣股份有限公司;
- 發明人胡志興;胡志林;張彭春;王希紅;胡美良;鄭曉龍;國富;
- 地址325204 浙江省樂清市柳市鎮智廣工業區
- 申請號CN201210188993.0
- 申請時間2012年05月28日
- 申請公布號CN102699238A
- 申請公布時間2012年10月03日
- 分類號B21F1/00(2006.01)I;B21C51/00(2006.01)I;G01B7/30(2006.01)I;
