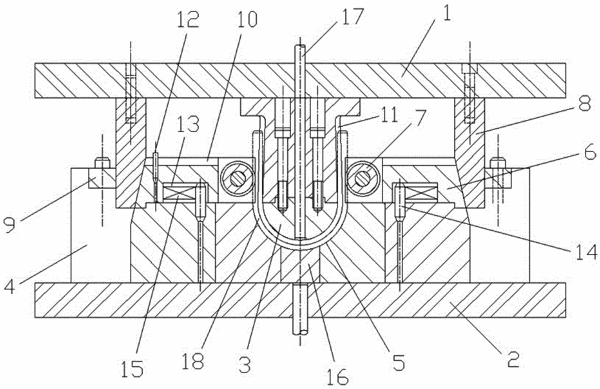

摘要：本發明涉及一種U型栓沖彎模具及其加工方法，包括上模和下模，所述上模下側設置有U型彎曲沖頭，所述彎曲沖頭兩側之間的寬度由下往上漸變小，所述上模上側設置有底座，底座中部具有與彎曲沖頭下部相配合的凹槽，底座上位于凹槽的兩側設置有可往復滑動的滑塊，所述滑塊靠近凹槽一端設置有用以頂著U型栓兩端的滾輪，所述滑塊遠離凹槽一端設置有楔形面；上模上還設置有一對位于兩側的垂直插板，垂直插板下端設置有與對應側的滑塊楔形面相配合的斜面以使垂直插板下行時推動滑塊向中間滑動。本發明U型栓沖彎模具結構新穎，設計合理，使用方便，在加工時將U型栓的兩側向中間擠壓變形一定角度，使其回彈后恰好保持垂直狀態，保證產品精度。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610896968.6
- 申請時間2016年10月14日
- 申請公布號CN106270292A
- 申請公布時間2017年01月04日
- 分類號B21F1/00(2006.01)I;
