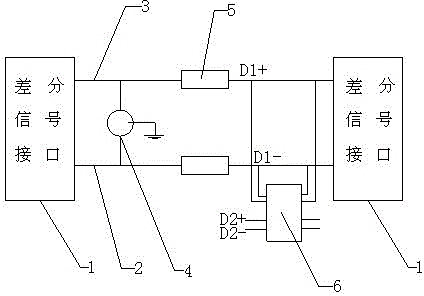

摘要：本發明公開了一種防靜電防雷雙重保護電路，包括兩端的差分信號接口及連接該差分信號接口的第一差分信號線和第二差分信號線，第一差分信號線與第二差分信號線之間設與差分信號接口并聯的至少一個相互串聯的氣體放電管，第一差分信號線與第二差分信號線均設有電阻，第一差分信號線與第二差分信號線之間設與差分信號接口并聯的瞬態電壓抑制器；本發明可以達到雙重保護的作用，氣體放電管作為第一級保護，瞬態電壓抑制器作為第二級保護，使得保護系數增大，有效避免靜電或雷擊帶來的傷害或損壞。
- 專利類型發明專利
- 申請人江蘇中科夢蘭電子科技有限公司;
- 發明人吳少剛;張福新;李軍;劉瑞斌;張斌;徐鋒;崔太有;
- 地址215500 江蘇省蘇州市常熟市虞山鎮夢蘭工業園
- 申請號CN201210147615.8
- 申請時間2012年05月14日
- 申請公布號CN102684181A
- 申請公布時間2012年09月19日
- 分類號H02H9/06(2006.01)I;H02H9/04(2006.01)I;
