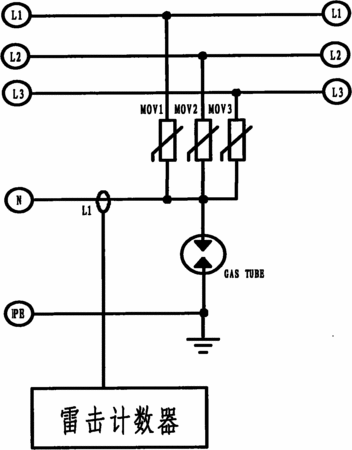

摘要：本實用新型揭示了一種矩陣式雷電電涌保護器，包括：三組壓敏電阻冗余組件、每一壓敏電阻冗余組件包括2-15個并聯的壓敏電阻，每一壓敏電阻的線阻相同；放電管組件、其一端與上述三組壓敏電阻冗余組件相連，另一端接地，所述放電管組件包括2-5個放電管。本實用新型的有益效果在于：能夠通過高達150kA的雷擊電流，由于群組中的每一單片壓敏電阻都工作在V-A特性的最佳點，避免了壓敏電阻工作在大電流區域，所以通過壓敏電阻的雷電流相對要小，殘壓會更低。并能夠通過輔助電路實時顯示電涌保護器的工作狀態。
- 專利類型實用新型
- 申請人中達電通股份有限公司;
- 發明人李文富;
- 地址201209 上海市浦東新區曹路鎮民夏路238號
- 申請號CN200920208187.9
- 申請時間2009年08月20日
- 申請公布號CN201478826U
- 申請公布時間2010年05月19日
- 分類號H02H9/06(2006.01)I;H02H9/02(2006.01)I;H02H3/08(2006.01)I;
