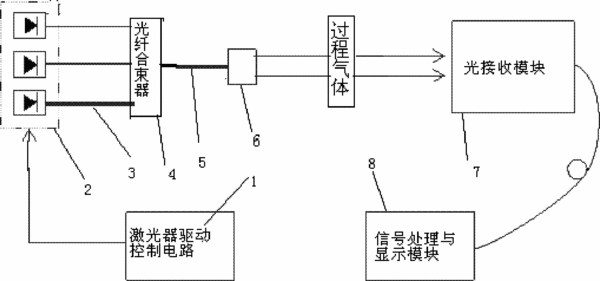

摘要：本發明公開了一種多組分復用測量的激光氣體分析儀，包括有激光器驅動控制電路、三個封裝激光器、光纖合束器、準直透鏡、光接收模塊和信號處理與顯示模塊，所述的激光器驅動控制電路調制、驅動所述的三個封裝激光器發出不同所需調制波長的激光，各個封裝激光器發出的激光通過單模光纖傳輸，單模光纖經過光纖合束器合為光纖束，激光從光纖束的尾部射出，通過準直透鏡準直后進入光接收模塊進行收集、分光探測，將分光探測后的信號傳輸到信號處理與顯示模塊進行處理后得到所需檢測的多種氣體的實時濃度。本發明采用光纖束的方式將多種波長的激光進行復用探測，這種方法可有效避免因波分復用裝置加工問題而引入的光學噪聲，提高儀器測量濃度的準確度，并可降低成本。
- 專利類型發明專利
- 申請人安徽皖儀科技股份有限公司;
- 發明人閻杰;黃文平;劉平;
- 地址230088 安徽省合肥市高新區天達路71號華億科技園B幢皖儀大廈
- 申請號CN201210106086.7
- 申請時間2012年04月12日
- 申請公布號CN102654455A
- 申請公布時間2012年09月05日
- 分類號G01N21/39(2006.01)I;
