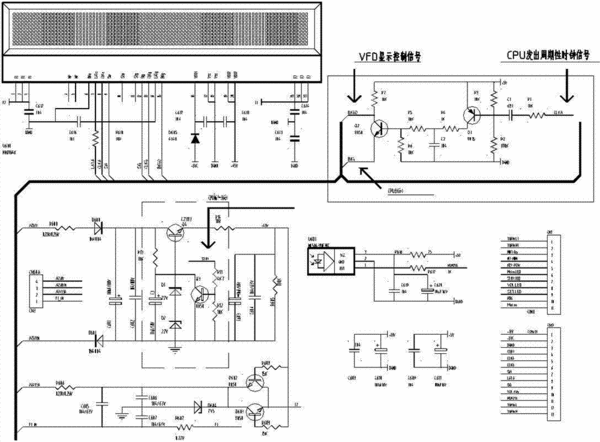

摘要：一種點陣式VFD顯示屏保護電路，包括電阻R1、電容C1、三極管Q1、電阻R4、電容C2、電阻R5、電阻R7和三極管Q2；CPU發出的周期性時鐘信號CLKA通過電阻R1及電容C1隔直耦合電容控制三極管Q1的基極；+5V電源與三極管Q1的發射極連接，三極管Q1的集電極通過電阻R4與電容C2連接；三極管Q1的集電極通過電阻R4、電阻R5與三極管Q2的基極連接；+5V電源通過電阻R7與三極管Q2的集電極連接，三極管Q2的集電極與點陣式VFD顯示屏的開關引腳BKGO連接，三極管Q2的發射極BKG與CPU的I/O腳連接。利用控制點陣式VFD顯示屏的時鐘腳CLKA一直是穩定的周期性脈沖信號，通過判斷這條時鐘線的有無結合保護電路及CPU來控制顯示屏的開關引腳BKG，從而控制顯示屏的開與關。
- 專利類型發明專利
- 申請人國光電器股份有限公司;梧州恒聲電子科技有限公司;廣州仰誠精密電子有限公司;
- 發明人曹陽;韓樹生;
- 地址510800 廣東省廣州市花都區新華街鏡湖大道8號
- 申請號CN201210094402.3
- 申請時間2012年04月01日
- 申請公布號CN102622955B
- 申請公布時間2014年06月25日
- 分類號G09G3/20(2006.01)I;H02H3/00(2006.01)I;
