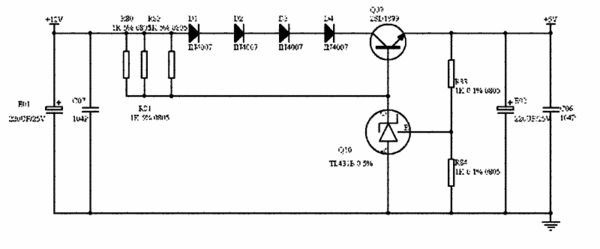

摘要：本實用新型空調顯示器穩壓電路，采用電壓比較器與分壓電阻并聯方式，以形成恒壓源控制結構以實現提高電源精度、按鍵電壓采集準確度的目的，避免空調系統出現誤動作的情況。穩壓電路具有在直流電源兩端并聯有一個三極管和電壓比較器；在電壓比較器的模擬電壓端與信號輸出端之間，并聯一對分壓電阻，2個分壓電阻的阻值相同。為獲得1％的電壓精度，電壓比較器與一對分壓電阻構成了恒壓源控制結構。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人張明磊;孫江濤;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201020665478.3
- 申請時間2010年12月17日
- 申請公布號CN201936582U
- 申請公布時間2011年08月17日
- 分類號G09G3/20(2006.01)I;
