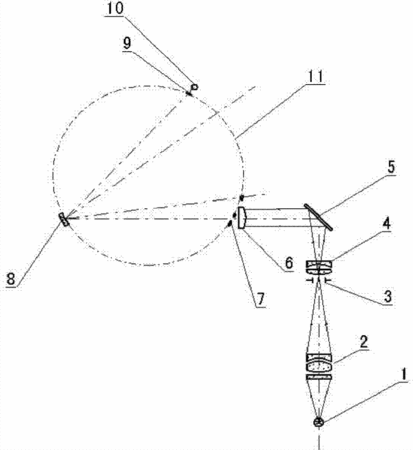

摘要：一種交、直流電弧與凹面光柵分光系統結合的直讀光譜儀，包括激發光源，待測的固體粉末樣品置于所述激發光源的電極之間，所述激發光源采用交、直流電弧發生器；所述激發光源之后沿光路依序設置第一透鏡、中間光欄、第二透鏡、第三透鏡和羅蘭圓；所述激發光源激發出的特征光譜照射在用以消色差的第一透鏡和第二透鏡上，所述第一透鏡將激發光源的電極成像在第二透鏡前的中間光欄上，所述第二透鏡將第一透鏡的通光孔徑成像在第三透鏡前；所述第三透鏡經羅蘭圓的入射狹縫將所述中間光欄成像在羅蘭圓內的凹面光柵上，所述凹面光柵將單色光成像在所述羅蘭圓上，透過所述羅蘭圓上的出射狹縫成像投射在光電倍增管上。
- 專利類型發明專利
- 申請人北京瑞利分析儀器有限公司;
- 發明人張文華;王彥東;吳冬梅;常偉;付國余;
- 地址100016 北京市朝陽區酒仙橋東路9號A5樓
- 申請號CN201110262514.0
- 申請時間2011年09月06日
- 申請公布號CN102608104B
- 申請公布時間2014年01月15日
- 分類號G01N21/67(2006.01)I;
