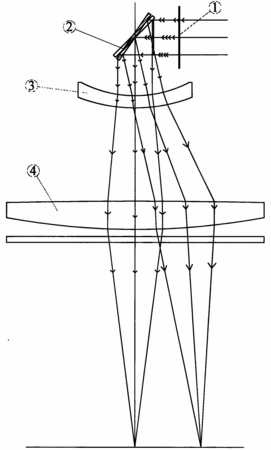

摘要：本發明涉及一種遠心掃描鏡頭，通過9.4um2片式非球面的設計，使整體性能達到衍射的極限，P-V光程差值小于四分之一波長。線性F-Theta畸變小于-4％，平均畸變為-1.3％。使用低吸收率的硒化鋅和低反射AR膜層的吸收材料，來減小后反射問題。本發明中光從振鏡片1入射并由振鏡片2反射后進入遠心F-Theta鏡頭第一片鏡片3，經折射后，出射角比入射角小，光繼續向后傳播，經鏡片4折射時光的角度和發射程度都變小。最后經窗口出射后，光被完全聚焦，并且出射角度與被聚焦面垂直。
- 專利類型發明專利
- 申請人南京波長光電科技有限公司;
- 發明人朱敏;王國力;
- 地址211121 江蘇省南京市江寧湖熟工業集中區波光路18號
- 申請號CN201210068960.2
- 申請時間2012年03月16日
- 申請公布號CN102566012A
- 申請公布時間2012年07月11日
- 分類號G02B13/14(2006.01)I;G02B13/22(2006.01)I;G02B13/18(2006.01)I;G02B1/11(2006.01)I;
