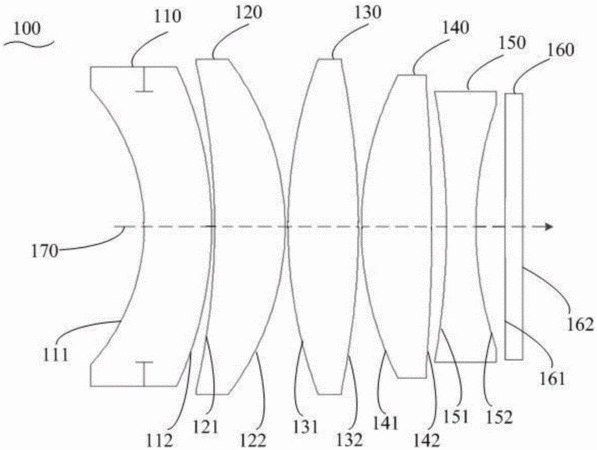

摘要：一種大視場消色差鏡頭，包括沿入射光線的傳輸方向依次排列的第一透鏡(110)、第二透鏡(120)、第三透鏡(130)、第四透鏡(140)、第五透鏡(150)和第六透鏡(160)。第一透鏡為彎月透鏡，包括第一曲面(111)和第二曲面(112)；第二透鏡為彎月透鏡，包括第三曲面(121)和第四曲面(122)；第三透鏡為雙凸透鏡，包括第五曲面(131)和第六曲面(132)；第四透鏡為雙凸透鏡，包括第七曲面(141)和第八曲面(142)；第五透鏡為雙凹透鏡，包括第九曲面(151)和第十曲面(152)；第六透鏡為平面透鏡，起保護其他透鏡的作用。第一透鏡至第五透鏡沿入射光線的傳輸方向同軸設置。第一曲面至第十曲面沿入射光線的傳輸方向依次排布。該大視場消色差鏡頭可作為精細光刻鏡頭用于激光打標等各種精細加工鏡頭。
- 專利類型PCT發明
- 申請人大族激光科技產業集團股份有限公司;深圳市大族數控科技有公司;
- 發明人李家英;周朝明;孫博;高云峰;
- 地址廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201380078972.6
- 申請時間2013年08月22日
- 申請公布號CN105474065A
- 申請公布時間2016年04月06日
- 分類號G02B13/14(2006.01)I;G02B13/24(2006.01)I;B23K26/06(2014.01)I;
