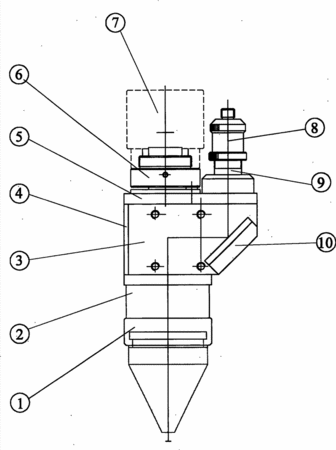

摘要:本實用新型涉及激光焊接頭,可以利用激光,實現非接觸式焊接,以達到高標準、高品質的微細精密焊接的效果。并且激光與同軸觀察CCD視頻光路相結合,對微小型焊接位置通過高性能圖像處理軟件和激光定位傳感器結合處理,使焊接的位置、高度進行修正,能夠靈活處理對應各種類型的PCB基板。本實用新型在使用中,激光由激光座8進入,通過準直鏡9,經反射鏡10,進入聚焦鏡頭2聚焦,焦點落在工作表面上??梢姽庥晒ぷ鞅砻孢M入聚焦鏡2被準直通過3、4、5、6達到CCD7成像。
- 專利類型實用新型
- 申請人南京波長光電科技有限公司;
- 發明人王國力;
- 地址211121 江蘇省南京市江寧區湖熟工業集中區波光路18號
- 申請號CN201220009923.X
- 申請時間2012年01月11日
- 申請公布號CN202591833U
- 申請公布時間2012年12月12日
- 分類號B23K26/06(2006.01)I;B23K26/20(2006.01)I;
