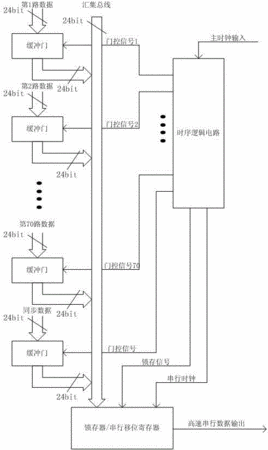

摘要：本發明公開了一種用于腦電檢測的數據匯集電路，包括，主時鐘、時序邏輯電路、匯集總線、鎖存/串行移位寄存器和若干個緩沖門；每條分路分別將采樣的同步數據送到一個緩沖門；所述時序邏輯電路基于所述主時鐘，按照幀結構的要求，在不同的時刻從不同路的門控信號線上送出門控信號，控制對應的緩沖門打開，將該分路的同步數據送到匯集總線上；每條分路上的同步數據被送到匯集總線后，所述時序邏輯電路都向所述鎖存/串行移位寄存器送出鎖存信號將同步數據裝入所述鎖存/串行移位寄存器中，所述鎖存/串行移位寄存器在串行時鐘的控制下將裝入的數據以串行的方式輸出形成高速數據流。本發明匯集電路滿足了腦電檢測裝置工作的需要。
- 專利類型發明專利
- 申請人南京偉思醫療科技有限責任公司;南京偉思瑞翼電子科技有限公司;
- 發明人花懷海;
- 地址210012 江蘇省南京市雨花臺區軟件大道48號蘇豪國際廣場A幢二層B區
- 申請號CN201210033872.9
- 申請時間2012年02月15日
- 申請公布號CN102551709A
- 申請公布時間2012年07月11日
- 分類號A61B5/0476(2006.01)I;
