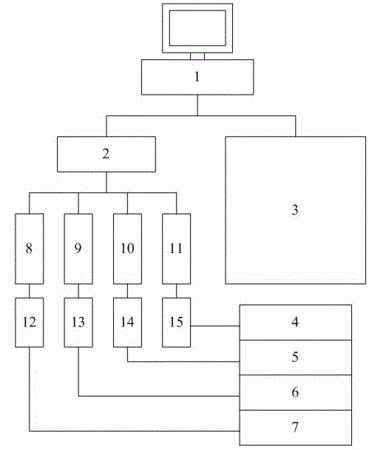

摘要：本發明涉及一種微小深度尺寸自動圖像測量系統。本發明包括計算機、四軸運動控制卡、微小深度尺寸測量光路、電動旋轉臺、Z方向電動升降臺、Y方向電動平移臺、X方向電動平移臺、步進電機驅動器、步進電機以及圖像處理軟件。計算機通過PC104總線接口與四軸運動控制卡相連接，計算機通過USB口與微小深度尺寸測量光路相連接，四軸運動控制卡與四個步進電機驅動器相連接，每個步進電機驅動器與對應的步進電機相連接，步進電機分別安裝在電動旋轉臺、Z方向電動升降臺、Y方向電動平移臺和X方向電動平移臺中，圖像處理軟件安裝在計算機中。本發明結合了圖像測量功能和自動定位控制功能于一體，能完成多種微小深度參數的測量。
- 專利類型發明專利
- 申請人中國計量學院;杭州富光科技有限公司;
- 發明人余桂英;黃柳;周敏;徐永明;張波;
- 地址310018 浙江省杭州市下沙高教園區學源街258號
- 申請號CN201110241417.3
- 申請時間2011年08月22日
- 申請公布號CN102419157B
- 申請公布時間2013年06月12日
- 分類號G01B11/22(2006.01)I;
