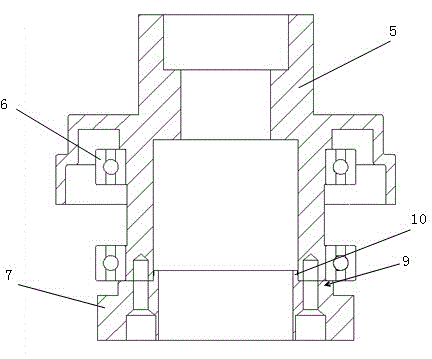

摘要：一種云臺攝像機的傳動結構，其中上述云臺攝像機包括：攝像機、云臺、支撐底座，在云臺中安裝電機和轉動軸，在轉動軸位于云臺內部的一端固定設置同步帶帶輪，而電機與同步帶帶輪之間通過皮帶傳動，電機運轉時通過同步帶帶輪驅動轉動軸在軸承中轉動，同步帶帶輪和轉動軸之間相互同軸；同步帶帶輪上對應于轉動軸的一側設置凸臺結構，在凸臺的平面上設置錐臺，同步帶帶輪與轉動軸安裝配合時，錐臺完全插入到轉動軸的中空結構中，凸臺的平面與轉動軸緊密貼合。錐臺在裝配起到裝配定位的作用，使轉動軸與同步帶帶輪能夠更加精確的緊密配合，避免在運轉中發生轉動軸和同步帶帶輪彼此偏心的問題，使云臺攝像機在使用中的轉動過程更加平滑穩定。
- 專利類型發明專利
- 申請人天津天地偉業數碼科技有限公司;
- 發明人戴林;張秋菊;
- 地址300384 天津市西青區華苑新技術產業園區（環外）海泰華科二路8號
- 申請號CN201110261146.8
- 申請時間2011年09月06日
- 申請公布號CN102359703A
- 申請公布時間2012年02月22日
- 分類號F16M11/18(2006.01)I;F16M11/12(2006.01)I;H04N5/225(2006.01)I;
