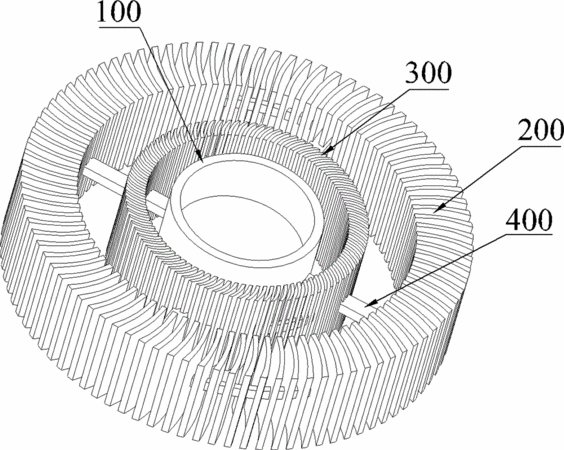

摘要：本發明涉及一種渦流風扇，包括軸套、第一扇葉以及連接柱；第一扇葉為多個，均沿軸套的徑向設置并依次連接圍成與軸套同心且半徑大于軸套外徑的圓環，以使多個第一扇葉之間形成沿軸套徑向延伸的氣流通道，并且使第一扇葉與軸套之間形成能夠放置散熱片的空間，連接柱由軸套外周中部沿軸套的徑向延伸至第一扇葉，以將軸套與第一扇葉連接。本發明第一扇葉從渦流風扇軸向吸入空氣，再徑向離心吹出，使得空氣經過散熱片，并加速在散熱片中流通，最后被離心排出，空氣帶走熱量，對散熱片進行冷卻，從而通過吸風的方式對散熱片進行冷卻，使熱量集中排出，很好的控制排出方向，結構簡單，很好的滿足了冷卻的要求，大大擴展了渦流風扇的使用范圍。
- 專利類型發明專利
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人曾萬軍;
- 地址518100 廣東省深圳市南山區南新中三道二號深圳軟件園七棟三層
- 申請號CN201110218455.7
- 申請時間2011年08月01日
- 申請公布號CN102287383B
- 申請公布時間2013年03月20日
- 分類號F04D17/08(2006.01)I;F04D29/28(2006.01)I;
