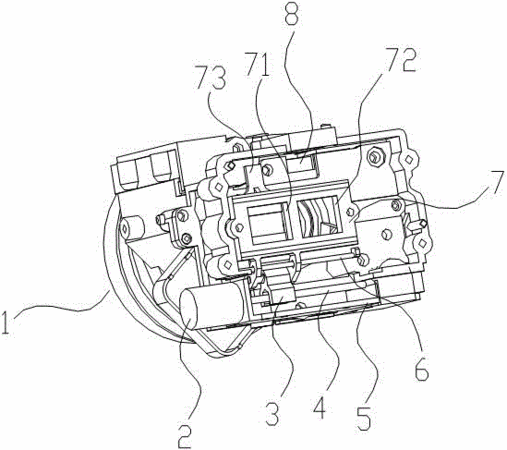

摘要：本發明公開了一種攝像設備及其紅外濾光片切換裝置，包括鏡頭本體、步進馬達、帶有螺紋的爪子、馬達螺桿、馬達托架、導向軸、切換裝置本體，所述切換裝置本體上包括紅外截止濾光片和紅外通過濾光片，所述步進馬達安裝在所述馬達托架上，所述馬達螺桿與步進馬達連接，所述帶有螺紋的爪子裝配在所述馬達螺桿上，所述切換裝置本體裝配在所述導向軸上，所述帶有螺紋的爪子連接所述切換裝置本體，所述導向軸和所述馬達托架均安裝在所述攝像設備的鏡頭本體上。采用本發明可使紅外濾光片切換裝置應用到10倍迷你型鏡頭上，且在鏡頭上設置一個位置檢測器，能夠確證濾光片切換成功。
- 專利類型發明專利
- 申請人深圳市保千里電子有限公司;
- 發明人莊敏;鹿鵬;
- 地址518109 廣東省深圳市寶安區龍華大浪街道華榮路德泰科技工業園1棟
- 申請號CN201110009335.6
- 申請時間2011年01月17日
- 申請公布號CN102253571A
- 申請公布時間2011年11月23日
- 分類號G03B17/14(2006.01)I;G02B7/00(2006.01)I;H04N5/225(2006.01)I;
