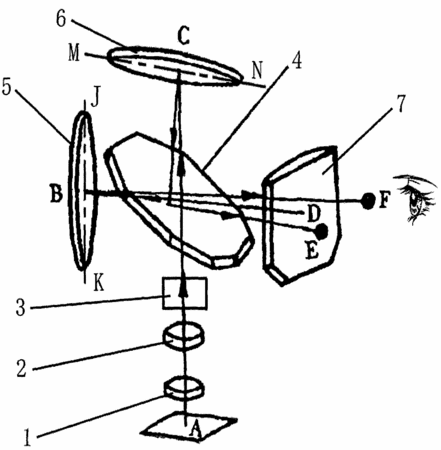

摘要：提供一種大視場顯微鏡成像裝置，包括主物鏡1，輔助物鏡2，轉像反射鏡組3，分光鏡4，第一球面反射鏡5，第二球面反射鏡6，大目鏡7；觀察時，被觀察物通過主物鏡將觀察物的光線接收并放大成像，經輔助物鏡對像進一步放大，形成一個放大的倒立實像，再通過轉像反射鏡組得到一個放大的正立像；像經分光鏡后形成兩個像B和C分別到達第一球面反射鏡和第二球面反射鏡的外反射表面上，這兩個像經第一、第二球面反射鏡反射，通過分光鏡、經大目鏡再次放大將兩個像E、F傳送到觀察者的雙眼。本裝置具有大出瞳直徑、大出瞳距離和超大的像方視場直徑，有多種倍率的物鏡選擇，出瞳瞳距能調，觀察者能舒適地進行長時間操作。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;陳群;陳志雄;王永健;
- 地址543003 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201110117582.8
- 申請時間2011年05月05日
- 申請公布號CN102183838A
- 申請公布時間2011年09月14日
- 分類號G02B21/22(2006.01)I;G02B21/02(2006.01)I;
