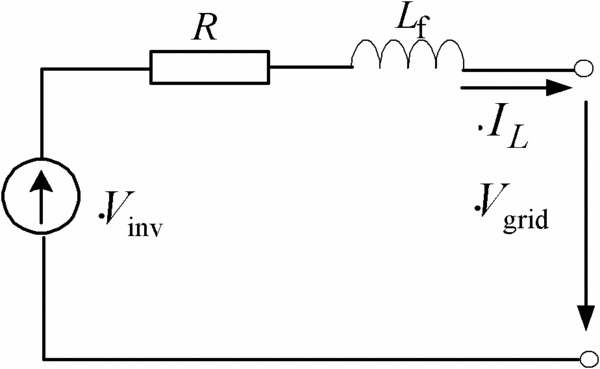

摘要:本發明公開了一種燃料電池發電系統的等效模型構造方法,在該燃料電池發電系統中,燃料電池通過逆變器向電網輸出電能,其特征在于,燃料電池發電系統在并網運行環境下的外特性可以采用本說明書附圖3所示的等值電路描述,其數學模型用以下二階動態微分方程來表征:
其中,IL。d、IL。q是逆變器輸出電流的d軸分量和q軸分量;Vinv是逆變器的出口電壓;Vgrid。d、Vgrid。q。是燃料電池發電系統與電網的公共連接點(Point of Common Connection,PCC)電壓的d軸分量和q軸分量;R、Lf分別為等值電阻和等值電感。采用該燃料電池發電系統的等效模型,能準確地模擬燃料電池發電系統在并網運行條件下的穩態和暫態特性。
