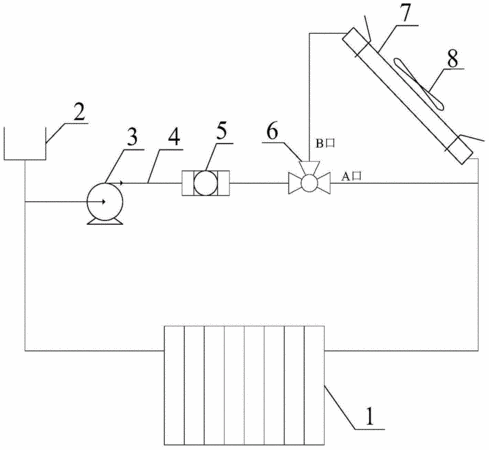

摘要:本實用新型公開了一種燃料電池散熱系統及使用該系統的車輛,包括用于連接在燃料電池堆冷卻水出口端和進口端之間的水箱、水泵和熱交換器和連接管路,水箱用于連接在燃料電池堆冷卻水出口端,水泵連接在水箱的出口端,連接管路上串設有一個過濾器和一個三通閥,所述三通閥的兩個出口端分別與熱交換器的進、出口端連通,且熱交換器的出口端還用于與燃料電池堆冷卻水入口端連通。本實用新型的燃料電池散熱系統增加了過濾器,保證了冷卻水的純凈、電導率長期控制在較低的工作范圍;另外,采用一個三通閥對熱交換器的使用進行選擇性使用,當水溫較低時,采用隔離熱交換器的循環水路,當水溫較高時,將熱交換器接入循環水路,提高了使用效率。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人李玉鵬;李進;尹利超;周雪松;路丹花;曹瑞中;李敬磊;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201520294951.4
- 申請時間2015年05月08日
- 申請公布號CN204720509U
- 申請公布時間2015年10月21日
- 分類號H01M8/04(2006.01)I;
