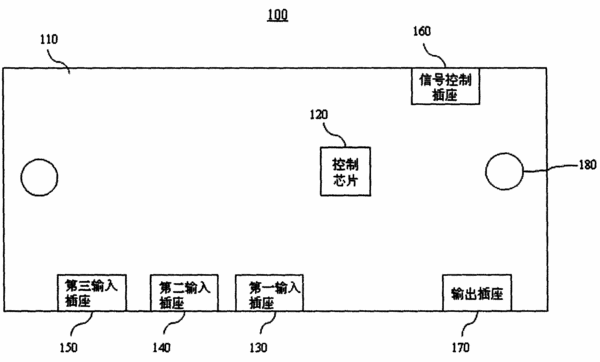

摘要：本發明提供一種電子積木音頻功放模塊，其包括：一塊電路板和安裝在電路板上的若干插座和控制芯片。其中所述電路板為矩形，所述若干插座包括并排設置于所述矩形電路板的第一矩形邊的第一輸入插座和輸出插座，設置于所述矩形電路板的另一矩形邊的信號控制插座，所述控制芯片安裝于矩形電路板的中央；所述若干插座的導電端子與控制芯片的引腳電性連接實現對芯片的輸入和輸出；所述電路板上設置有便于將將該電子積木音頻功放模塊固定于其他物件上的穿孔。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人徐志強;梁正輝;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201010101785.3
- 申請時間2010年01月20日
- 申請公布號CN102125767A
- 申請公布時間2011年07月20日
- 分類號A63H33/04(2006.01)I;A63H33/26(2006.01)I;H01R12/00(2006.01)I;H01R13/66(2006.01)I;
