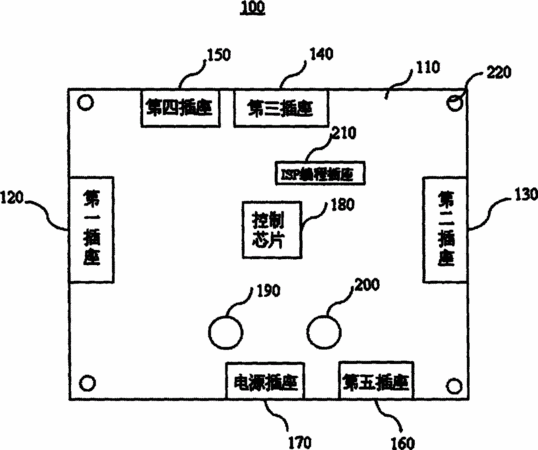

摘要：一種電子積木控制模塊，其包括：一塊電路板和安裝在電路板上的若干插座、含有模塊比較器的控制芯片、第一可調電阻和第二可調電阻。所述電路板為矩形，所述若干插座包括設置于電路板第一矩形邊的第一插座，設置于第二矩形邊的第二插座，并排設置于第三矩形邊的第三插座和第四插座，并排設置于第四矩形邊的第五插座和電源插座，所述控制芯片安裝于電路板的中央，所述兩個可調電子并排的位于電路板上控制芯片的一側；所述若干插座的導電端子與控制芯片的引腳電性連接實現對芯片的輸入和輸出，所述兩個可調電阻的導電端子與控制芯片的引腳電性連接用于調節比較器輸入端的電平；所述電路板上設置有便于將該控制模塊固定于其他物件上的穿孔。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人徐志強;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201010101613.6
- 申請時間2010年01月20日
- 申請公布號CN102125766B
- 申請公布時間2013年02月27日
- 分類號A63H33/04(2006.01)I;A63H33/26(2006.01)I;
