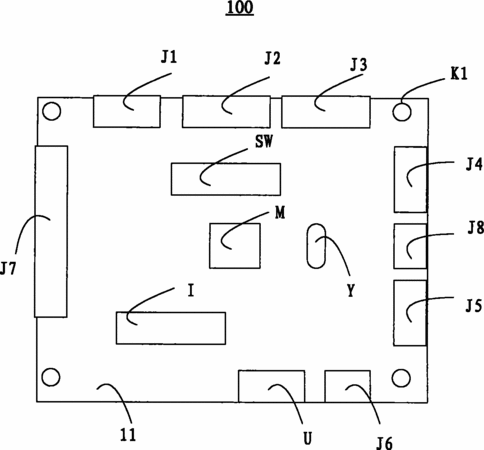

摘要：一種電子積木控制模塊，其包括：一塊電路板和安裝在電路板上的若干插座、控制芯片及晶振單元，所述電路板為矩形，前述若干插座包括在電路板第一矩形邊并排設置的第一插座、第二插座及第三插座；在電路板第二矩形邊并排設置的第四插座、電源插入插座及第五插座；在電路板第三矩形邊上并排設置的第六插座及一個非同步串列通信口(UART)插座；在第四矩形邊設置的一個第七插座；前述控制芯片設置于所述電路板中央；所述若干插座的導電端子與控制芯片的引腳電性連接實現對芯片的輸入和輸出，晶振單元與芯片配合提供外部時鐘信號，在電路板上設置有便于將該電子積木控制模塊固定于其他物件上的穿孔。
- 專利類型發明專利
- 申請人無錫愛睿芯電子有限公司;
- 發明人徐志強;曹偉勛;
- 地址214072 江蘇省無錫市濱湖區滴翠路100號530大廈2號樓1903室
- 申請號CN201010017163.2
- 申請時間2010年01月07日
- 申請公布號CN102120090A
- 申請公布時間2011年07月13日
- 分類號A63H33/04(2006.01)I;A63H33/26(2006.01)I;
