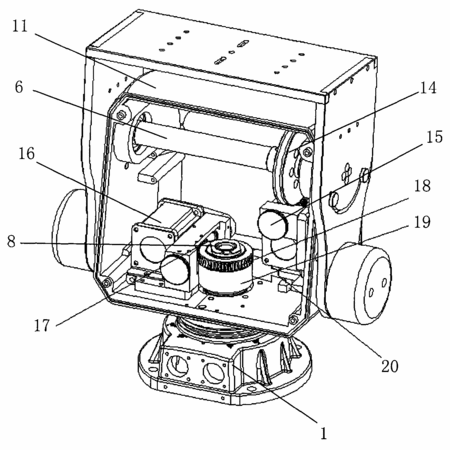

摘要：一種重載云臺的機芯結構，上述重載云臺包括：底座、機芯、驅動機構、外殼、護罩，在水平傳動軸上固定連接水平傳動軸和外殼內壁的彈性固定部，通過彈性固定部限定水平傳動軸的位置，使水平蝸桿與水平蝸輪保持緊密配合。使兩者在配合保持穩定運轉，恒力彈簧拉力有效解決蝸輪蝸桿加工和磨損誤差，通過恒力彈簧產生的拉力可以克服水平蝸輪和水平蝸桿相互間的加工誤差和運行一段時間后的磨損誤差，使水平蝸輪和水平蝸桿在傳動過程中，咬合面永遠保持重合；從而有效解決蝸輪蝸桿誤差間隙，使重載云臺在水平方向上平穩轉動，確保了攝像機在轉動工作時的穩定，從而是攝像機的水平圖像質量更好。
- 專利類型發明專利
- 申請人天津天地偉業數碼科技有限公司;
- 發明人戴林;周平;
- 地址300384 天津市華苑新技術產業園區(環外)海泰華科二路8號
- 申請號CN200910229045.5
- 申請時間2009年12月09日
- 申請公布號CN102095060A
- 申請公布時間2011年06月15日
- 分類號F16M11/12(2006.01)I;
