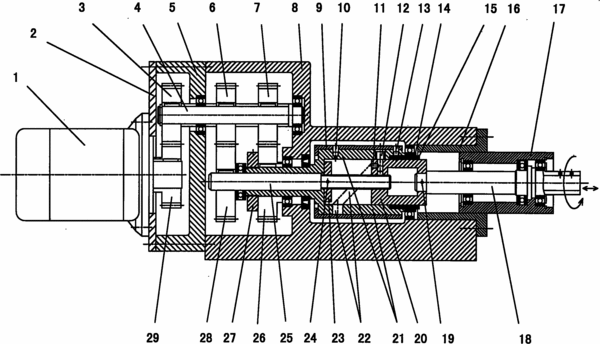

摘要：本發明公開了一種用于金屬切削設備的刀具驅動裝置，包括箱體和支撐在箱體上的前部可安裝刀具的主軸，主軸的后部與旋轉驅動機構中的動力軸相接，其特征在于：所述的主軸與動力軸之間接有連接體，連接體與動力軸之間為可相對軸向移動的鍵連接結構，連接體外側設有滾輪，滾輪與凸輪槽相配，凸輪槽設在凸輪前部的內側壁上，凸輪后部套裝在動力軸外側并接旋轉驅動機構，連接體的外側與凸輪的內側相配并可相對軸向移動。工作時，驅動機構不但可帶動安裝刀具的主軸轉動，同時也可使主軸軸向運動，達到刀具既能作旋轉運動，又能作進給運動，使整個設備簡化，同時也降低了設備的成本，操作容易。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人張樹禮;
- 地址116000 遼寧省大連市雙D港遼河東路100號
- 申請號CN201010247620.7
- 申請時間2010年08月09日
- 申請公布號CN101905430A
- 申請公布時間2010年12月08日
- 分類號B23Q5/00(2006.01)I;
