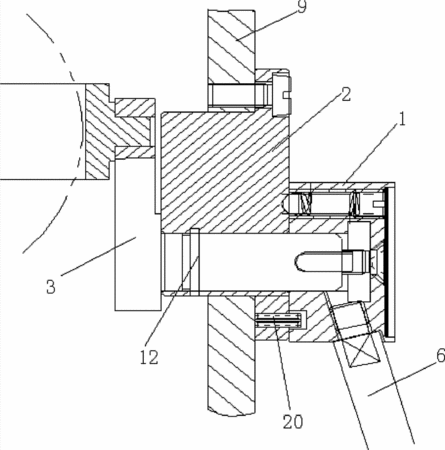

摘要：本實用新型公開了一種撥擋極限限位及機械密封總成結構，包括有相互配合安裝的手柄座、擋位座、擺軸，手柄座左端面設有內螺紋鎖緊孔和撥擋極限限位槽，手柄座中部設有與沉槽相互連通的臺階通孔；擋位座上分布有安裝孔和限位孔，擋位座內設有擺軸貫穿孔和鎖緊沉孔，擺軸貫穿孔內設有擋油槽，擋油槽連通有回油槽；擺軸包括有擺桿，擺桿上設有安裝孔，擺桿下端安裝有旋轉軸，旋轉軸的端部設有內螺紋鎖緊孔，旋轉軸上設有環形儲油槽，旋轉軸部的側壁上設有限位塊，旋轉軸穿過擺軸貫穿孔與手柄座連接，環形儲油槽與擋油槽和回油槽配合，限位孔中插入限位銷與撥擋極限限位槽配合。本實用新型結構設計合理，限位簡單方便容易控制，保證了產品質量，人工勞動強度小，省時省力，提高了工作效率。
- 專利類型實用新型
- 申請人蚌埠市金洋機床有限責任公司;
- 發明人吳延東;
- 地址233000 安徽省蚌埠市淮河公路橋北1500米
- 申請號CN201220142875.1
- 申請時間2012年04月06日
- 申請公布號CN202639958U
- 申請公布時間2013年01月02日
- 分類號B23Q5/00(2006.01)I;
