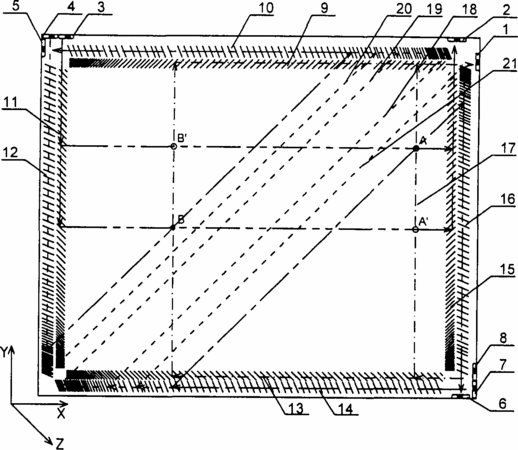

摘要：本發明公開了一種多點式表面聲波觸摸屏，包括控制器、X軸定位裝置和Y軸定位裝置，還包括獨立的Z軸定位裝置，Z軸定位裝置包括設置在屏體上的二個Z軸發射換能器、二個Z軸接收換能器、二組Z軸發射條紋陣列和二組Z軸接收條紋陣列，二組Z軸發射條紋陣列和二組Z軸接收條紋陣列分布在屏體四邊形成定位圍合，且屏體邊與對應的Z軸發射條紋陣列或Z軸接收條紋陣列平行，Z軸定位裝置形成Z軸，X軸定位裝置形成X軸，Y軸定位裝置形成Y軸，Z軸與X軸和Y軸相交。本發明通過硬件的方式增加了Z軸，表面聲波可分別完全覆蓋整個屏體區域，可以避免多點觸摸中的虛假定位，準確實現兩點觸摸。
- 專利類型發明專利
- 申請人成都吉銳觸摸技術股份有限公司;
- 發明人黃世通;李想;張萍;
- 地址610041 四川省成都市高新區科園南路6號
- 申請號CN200910265028.7
- 申請時間2009年12月29日
- 申請公布號CN101719043B
- 申請公布時間2012年02月01日
- 分類號G06F3/043(2006.01)I;
