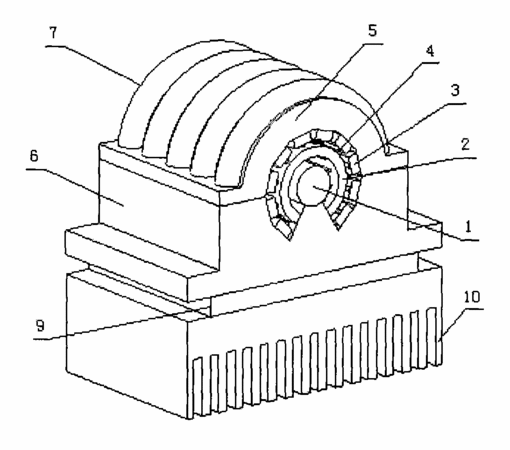

摘要：本發明提供一種半導體激光單管組合側面泵浦固體激光器的激光增益模塊，包括：散熱裝置、棒狀激光晶體、反射腔、單管激光二極管、整形透鏡；其中，所述的散熱裝置包括上熱沉、下熱沉、熱電制冷片以及散熱器；將所述棒狀激光晶體安放在所述下熱沉的凸起的凹槽內，所述反射腔安放在所述凸起上并將所述棒狀激光晶體套在其內；在所述散熱裝置內的正多邊形通孔的各條邊上安裝所述的單管激光二極管，使得所述單管激光二極管圍繞所述反射腔按順序排布，各個二極管的出光方向正對棒狀激光晶體；在所述單管激光二極管的出光方向上安裝有用于均勻泵浦激光的整形透鏡。本發明結構簡單、散熱效率高，便于使用。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;郭芳;王鵬;張晶;
- 地址100085北京市海淀區上地四街八號華成大廈一層
- 申請號CN200910081390.9
- 申請時間2009年04月02日
- 申請公布號CN101562309A
- 申請公布時間2009年10月21日
- 分類號H01S3/14(2006.01)I;H01S3/16(2006.01)I;H01S3/0941(2006.01)I;H01S3/042(2006.01)I;H01S3/08(2006.01)I;
